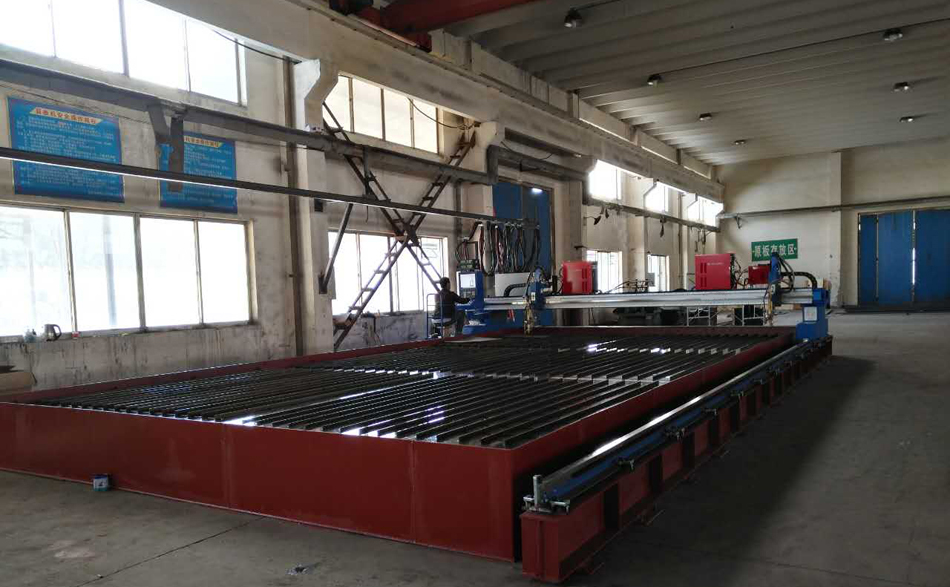

重型数控切割机,主要用于石油化工造船钢构机械制造五金机电等行业,可切割任意图形
|
重型数控切割机,主要用于石油化工造船钢构机械制造五金机电等行业,可切割任意图形
编号: CNCMG-01
类型: 龙门式数控切割机
规格: CNCMG-D
品牌: 上海蕲鸿
产品详情


型号横向轨距有效切割宽度有效切割长度割炬组数火焰切割速度最大空移速度输入电压及功率
CNCMG-0308D3000mm2200mm导轨长度-2000mm2组(可增加)50-750mm/min12000mm/minAC220V/2000W
CNCMG-0408D4000mm3200mm导轨长度-2000mm2组(可增加)50-750mm/min12000mm/minAC220V/2000W
CNCMG-0508D5000mm4200mm导轨长度-2000mm2组(可增加)50-750mm/min12000mm/minAC220V/2000W
CNCMG-0608D6000mm5200mm导轨长度-2000mm2组(可增加)50-750mm/min12000mm/minAC220V/2000W
CNCMG-0708D7000mm6200mm导轨长度-2000mm2组(可增加)50-750mm/min12000mm/minAC220V/2000W

导轨长度:因客户需要配置,标配为12米,有效切割长度为10米,等离子切割速度因等离子电源大小决定



主要特点

采用双边驱动,行走稳定;

横梁采用钢结构方式,淬火处理,极大的减少了高温引起的横梁变形,保证设备高精度运行;

行走端采用齿轮齿条传动,保证设备运行更加稳定;

采用一体化结构,安装调试方便、快捷;

等离子标配横梁挂架,极大减少了客户的准备工作量;

操作简便,降低操作人员技能要求;

切割方式可选火焰或等离子切割,并可快速切换;

等离子割炬配置磁性防碰撞装置,尽可能防止因操作失误造成的割炬损坏。

产品应用

主要用于碳钢、不锈钢、铝等金属材料的切割;

特别适合于钢材供应商下料以及各种家庭工厂,中、小型企业等切割量小的企业。

设备性能特点:

1、机架龙门结构,系统刚性好,传动精度高。

2、双边驱动,运行平稳。

3、火焰/等离子两用数控切割系统,操作方便。

4、 全自动STARCAM/FASTCAM图形编程软件,套料简单。

5、 标准配置火焰、等离子切割功能;

6、 可选配多把火焰/等离子割炬,同时切割,提高效率;

7、 火焰、等离子切割可配置电容自动调高或弧压自动调高,方便使用操作;

8、 横梁采用龙门式钢结构,双边驱动,稳定性高;

9、 整机结构设计合理,美观,大气,稳重;

10、横向可加宽,可同时放置多张钢板同时切割,效率高;

11、纵向采用精磨重型轨道钢,整体结构稳重,纵向导轨可任意加长;

12、横梁及纵向导轨均采用龙门刨精加工,有效保证切割精度;

13、均采用淬火处理,有效的防止结构变形;
