摆动焊接小车
|
摆动焊接小车
编号: HK-100
类型: 摆动式焊接小车
规格: 1800
产品详情






基本参数列表










HK-100焊接自动小车广泛用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,

如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接等。

其主要优点有:

减少劳动强度,改善作业环境

提高工作效率,是手工焊的1.5倍

避免人为因素所造成的焊缝质量不良,一般的手工操作的不良率在20%左右,而采用自动焊接小车没有产生焊接不良率,

因此其综合效益,比手工焊提高近200%

自动化程度高,确保焊接质量的稳定性

非熟练的技术工人也能快速掌握

HK-100摆动式自动焊接小车是在标准角焊机的基础上,为获得较大的焊缝尺寸并且一次成型而开发出来的带摆动器的焊接小车。

它兼有标准角焊机简单轻便的特点,又能进一步提高焊接效率。



序号名称状态功能说明


HK-100由小车本体、控制箱,X-Y滑块,焊枪夹具,导向轮,直线导轨等部件组成。

1.小车主体:也是小车的驱动装置,包括电机,行星减速箱,驱动齿轮、导向轮等。

2.控制箱:可以调节小车的所有参数,详细内容参考后续的“控制面板说明”

3.横移装置:在焊接直条缝(如集装箱)利用此装置调整焊炬位置,避免频繁地移动导轨。

4.焊炬微调滑块:是调节焊枪位置的装置,焊接当中可以进行上下左右的微调。

5.摆动器:焊接过程中各种焊接摆动模式执行机构。

6.焊枪夹持器:是固定焊枪的装置,维修及调整是方便焊枪的拆卸。焊炬一定要夹紧,注意不要夹在导电部位,则会导致短路或电击。

7.电源插座:此为外接电缆插座,机器的电源及接地线也与此插座相连。

此电缆插座负责小车与送丝机的连接及电力供应。(电缆的另一端有两个分支,一个接送丝机,另一个接电源。)

8.手柄:移动本装置,请握紧此手柄。

9.离合手柄,扳动此手柄可以很方便的让小车在轨道上自由移动。

10.直线导轨。方便小车的行走路线。安装有强力永磁磁铁,让导轨牢固地吸附工件之上,以适应各种焊接需求。

11.磁铁:强力离合式磁铁,要移动导轨时请将所有磁控开关旋至“OFF”。

12.导向轮:沿着母材面滚动,引导准确焊接部位的装置。

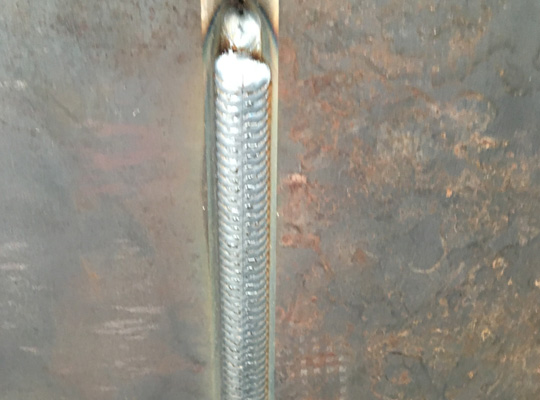

焊接效果展示图
